سقف وافل پروژه الیت

سقف-وافل-پروژه-الیت

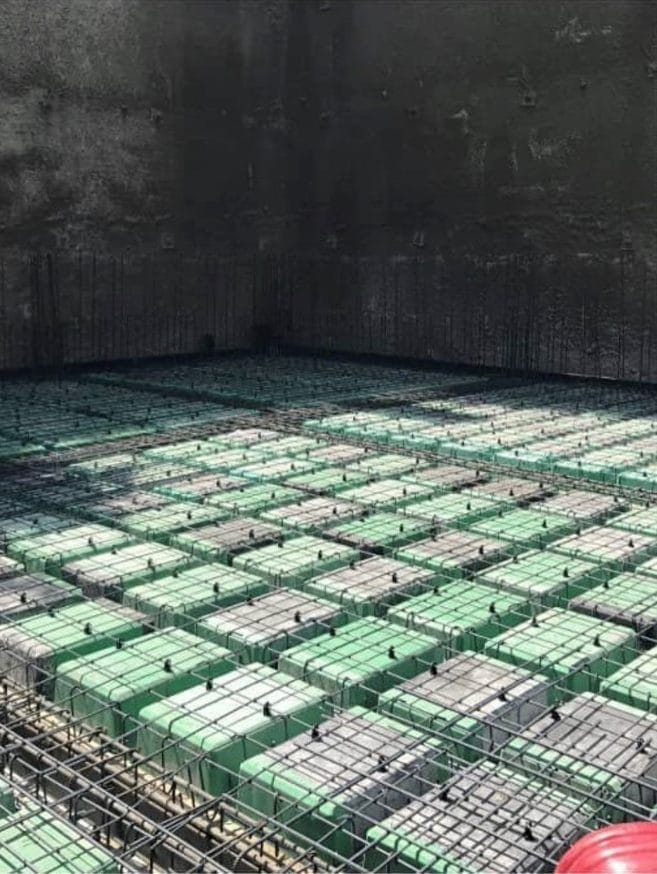

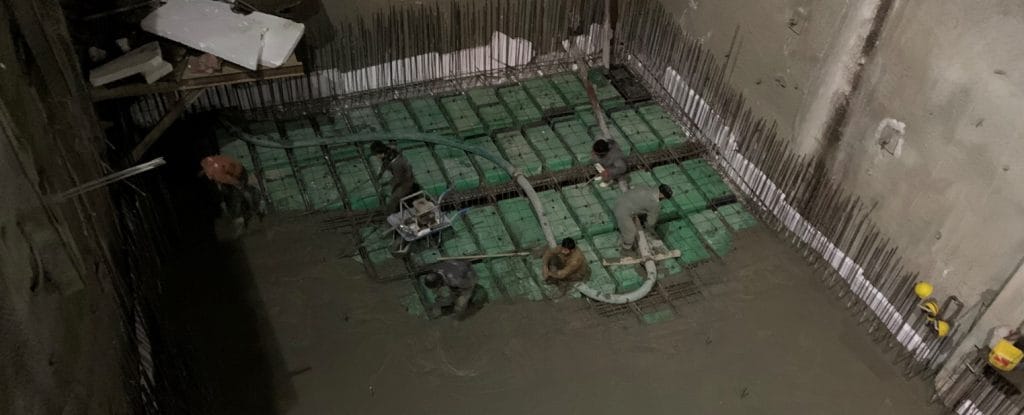

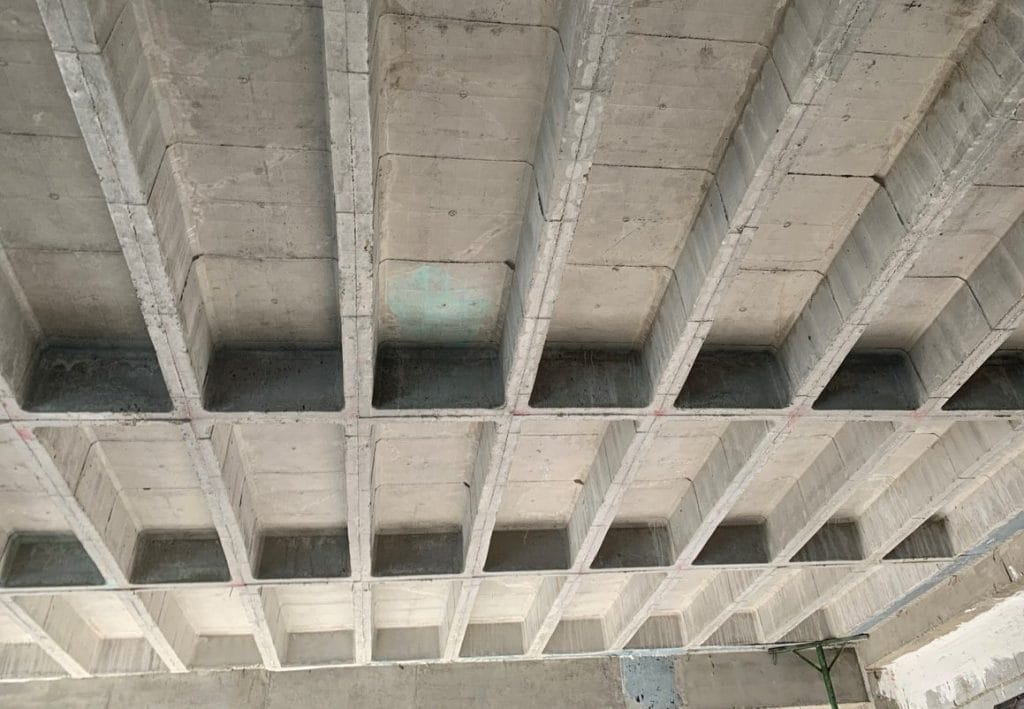

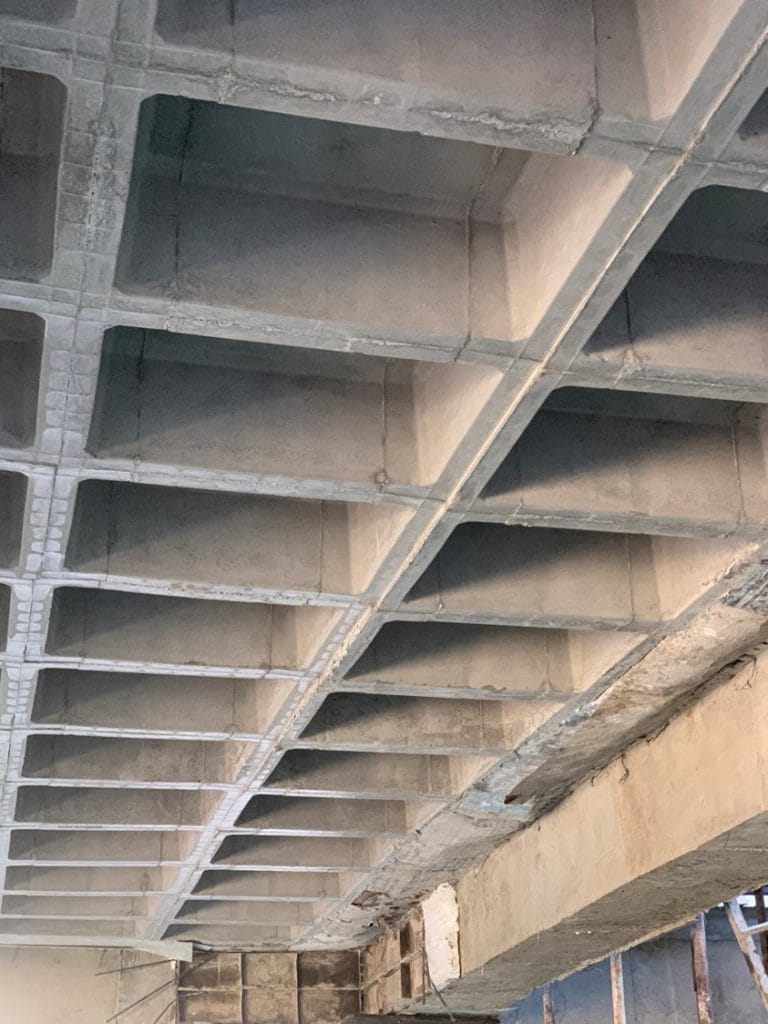

مجتمع  تجاری-اداری 1336 در زمینی به مساحت 200 متر مربع، در 11 سقف شامل 5 سقف منفی (با سطح اشغال 100 درصد برابر 200 متر مربع در طبقات منفی) همکف تجاری با نیم طبقه(با سطح اشغال 100 درصد معادل 200 متر مربع) و 3 سقف اداری روی تجاری (با سطح اشغال 150 متر مربع) طراحی شده است. در اجرای سقف طبقات تجاری پلاک 1336، از قالب های وافل دو طرفه با ابعاد 60*80*25 سانتی متر و در اجرای سایر طبقات از قالب های وافل 1 طرفه بهره گرفته شده است. این روش موجب کنترل مناسب ارتعاش و خیز  شده و امکان ایجاد دهانه‌های بلند را فراهم کرده است بدین ترتیب که در این پروژه اندازه دهانه 10 متر (به اندازه بر ساختمان، معادل 10 متر) بدون هیچگونه ستون در قسمت میانی است. علاوه بر این سقف وافل دو طرفه، نمای بسیار زیبایی از زیر سقف ایجاد نموده که موجب شده است دیگر نیازی به اجرای سقف‌های کاذب نبوده و می‌توان از آن به صورت اکسپوز استفاده نمود.

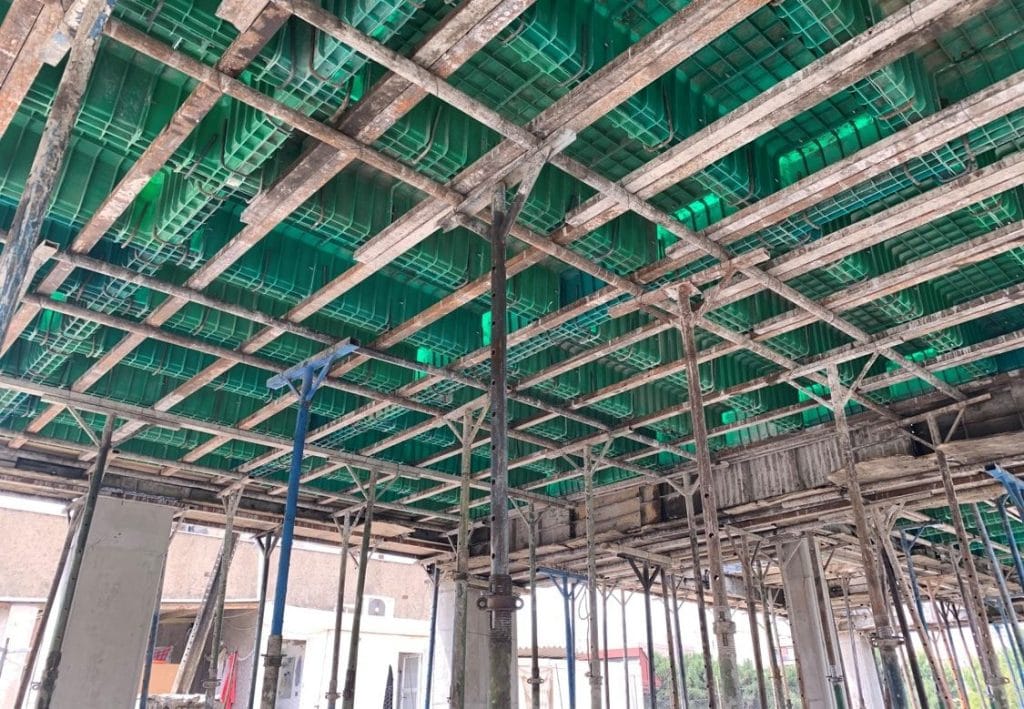

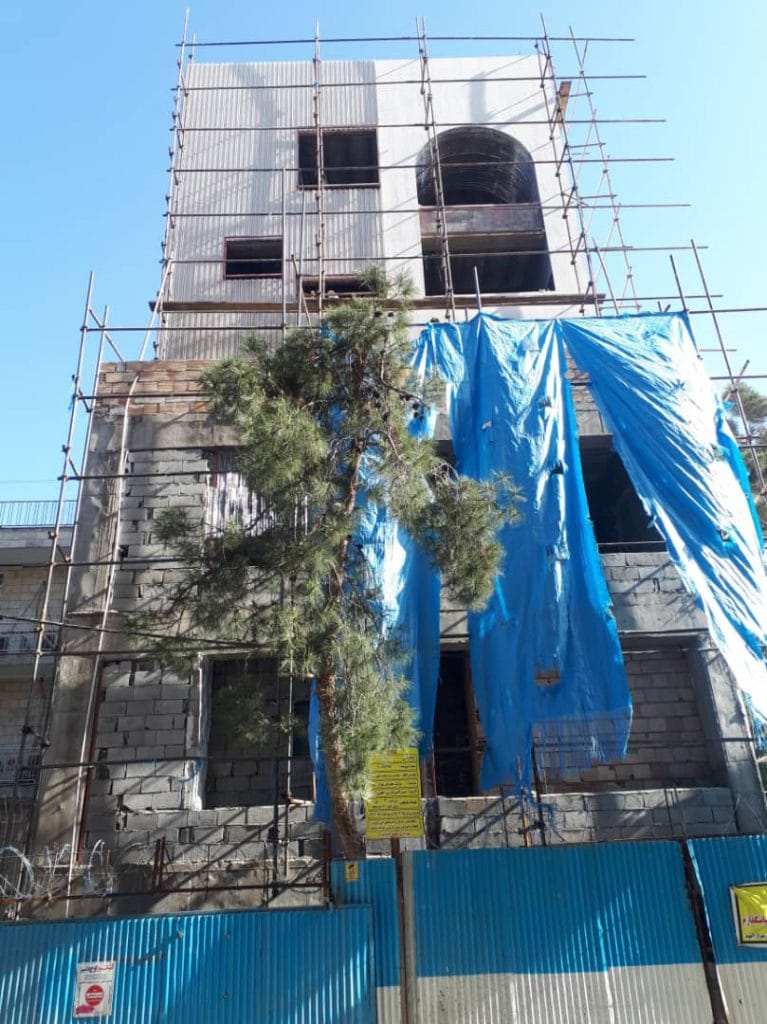

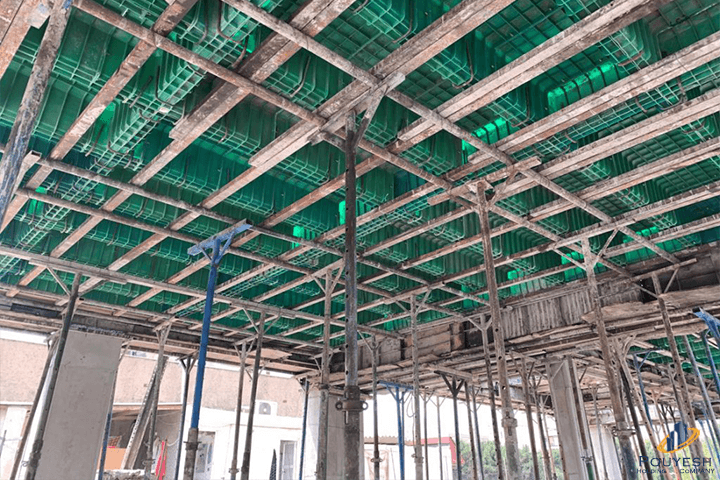

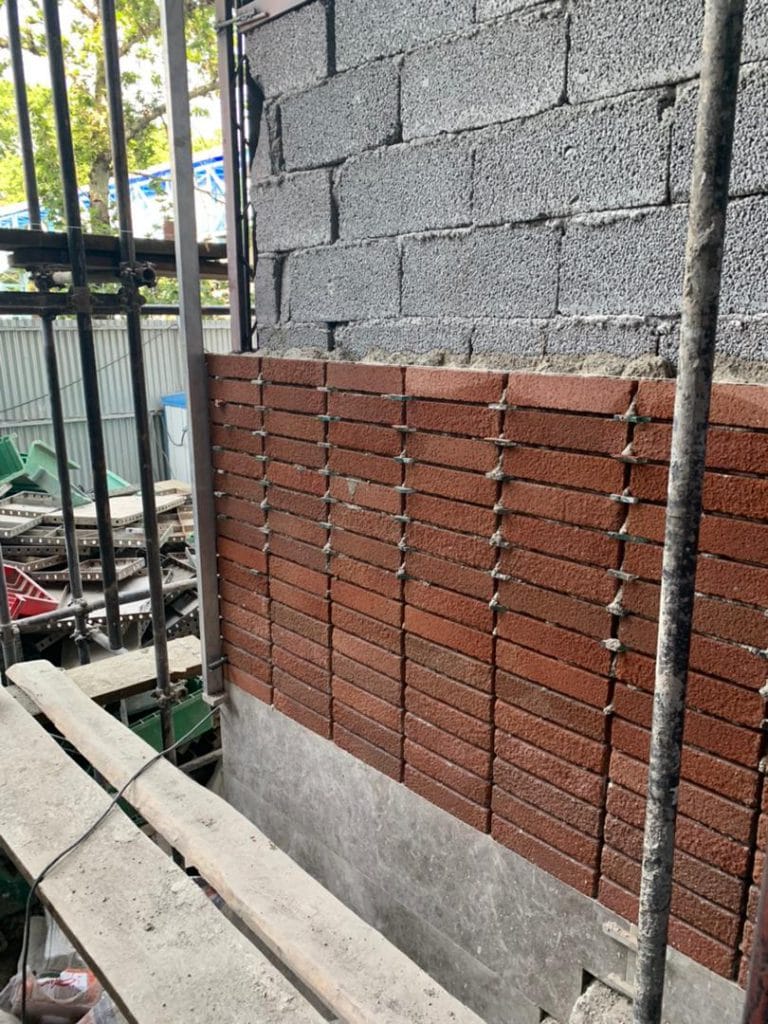

زیر سازی سقف وافل دو طرفه در این پروژه با قوطی و تخته گذاری کناری سقف(دال های کناری) صورت گرفته و هم اکنون نمای ساختمان در ضلع جنوبی با مصالح آجرنما به صورت پرکار و کم کار در حال اجرا است.

ویژگی‌های کلیدی پروژه:

هیچ داده ای یافت نشد

گالری تصاویر پروژه

عوامل پروژه

سال ساخت

موقعیت

سید خندان

شرح فعالیت

اجرای سقف وافل

تعداد طبقات

مساحت
